Решета для зерноочистительных машин: как подобрать

Правильный подбор решет – важный этап в работе зерноочистительных установок. От формы и размера отверстий зависит качество очистки, производительность и сохранность урожая. Для каждой культуры и этапа обработки подбирают свой тип решет, чтобы максимально точно отделить примеси и получить чистое зерно. Разберемся в видах решет и их классификации.

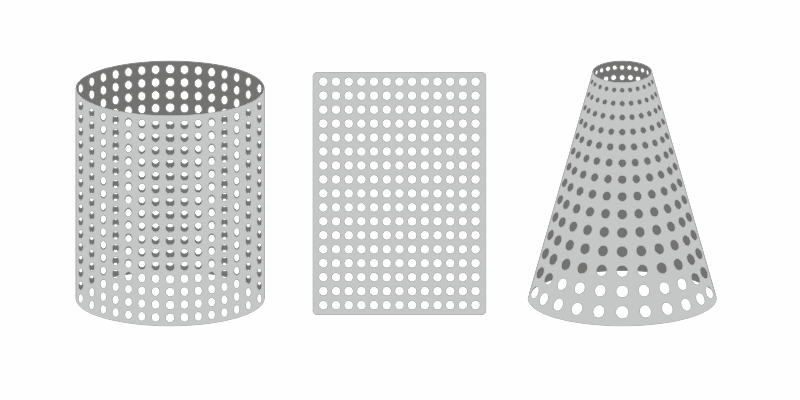

Решета по форме

Самый распространенные тип – это плоские решета. Их изготавливают в виде плоского металлического листа с отверстиями. Размер и форма отверстий зависит от культуры и цели очистки.

Основные характеристики:

• Простота конструкции и изготовления;

• Универсальность применения для различных культур;

• Легкость замены и обслуживания;

• Возможность работы в стационарном или вибрирующем режиме.

Область применения – триеры для многоступенчатой очистки зерна, воздушно-решетные машины для комбинированной очистки, предварительные очистители для удаления крупных примесей, сепараторы с вибрационным принципом действия

Плоские решета могут работать на форсированных режимах с повышенной скоростью колебаний, что увеличивает их производительность в несколько раз. Современные машины с плоскими качающимися решетами требуют меньшего количества этажей для достижения высокой производительности.

Барабанные решета – это вращающийся цилиндр с перфорированной поверхностью. Это те же прямоугольные листы с отверстиями, но соединенные вкруг. Конструкция обеспечивает непрерывный процесс сепарации и высокую производительность обработки.

Конструктивные особенности:

• Цилиндрическая форма с равномерной перфорацией по всей поверхности;

• Возможность варьирования размера и формы отверстий по длине цилиндра;

• Непрерывное вращательное движение для постоянной сепарации;

• Самоочищающаяся поверхность за счет вращения.

Барабанные решета применяют для барабанных зерноочистителей непрерывной обработки, предварительной очистки больших объемов зернового материала, промышленных линии переработки с высокой производительностью.

Конические решета имеют коническую форму, которая обеспечивает равномерное распределение материала по поверхности. Такая конструкция создает переменную скорость движения материала от узкого к широкому основанию конуса.

Особенности конструкции:

• Коническая форма с увеличением диаметра по длине;

• Переменная окружная скорость по высоте конуса;

• Специальные ограничивающие поверхности для улучшения сепарации.

Недостатки конической формы:

• Нестабильное протекание сепарации;

• Сложность очистки сепарирующей поверхности из-за неравномерного износа.

Конические решета применяют в специализированных сепараторах, для отделения длинных примесей с применением лабиринтных решет, для оборудования с ограниченными габаритными требованиями.

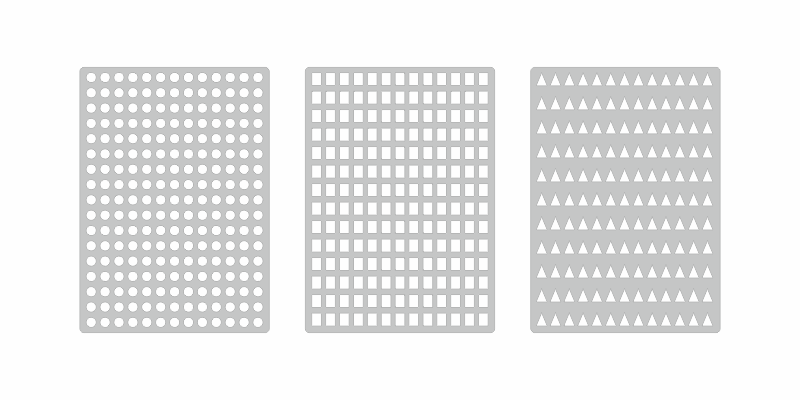

Решета по форме ячеек

Разберем основные типы решет по форме отверстий:

Круглые ячейки подходят для пшеницы, ржи, ячменя, овса, риса, кукурузу, проса, гороха, фасоли, вики, люпина, льна, клевера, трав. Это довольно универсальный тип решет.

Прямоугольные сепарируют по толщине или длине зерна. Их используют для культур с выраженной разницей между основной массой и примесями. Они подойдут для подсолнечника, фасоли, кукурузы, ячменя, пшеницы, овса, гороха, проса.

Треугольные – это довольно специфичный тип отверстия для решет. Их используют в основном для гречихи.

Фигурные – это чечевицеобразные и другие типы ячеек. Они используются для специфических мелких и плоских семян, а также для отделения по форме. Подходят в основном для льна и трав – тимофеевка, клевер и других.

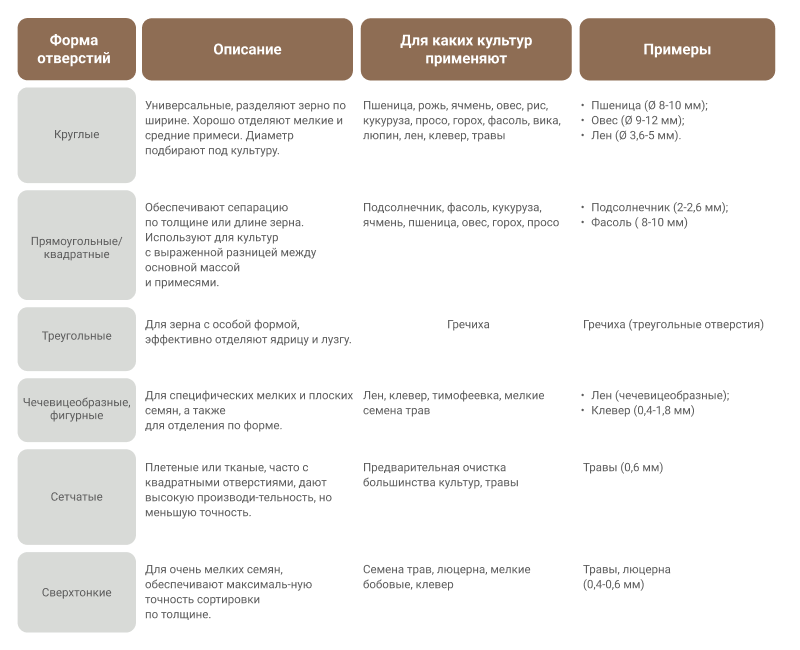

Сохраняйте таблицу — она пригодится при выборе решет под вашу культуру:

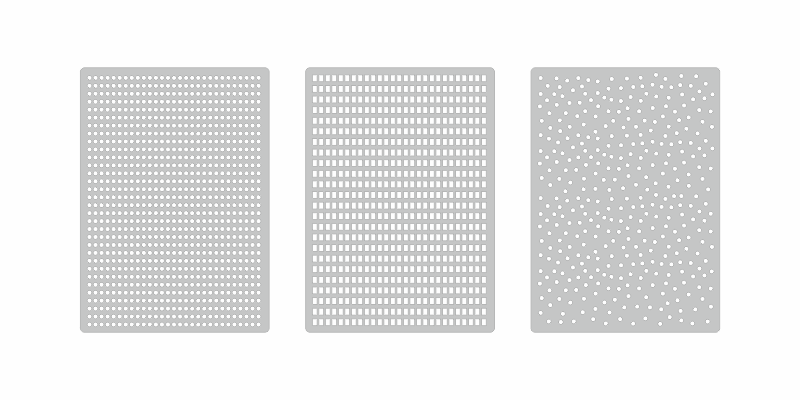

Решета с перфорацией

Перфорированные решета схожи с обычным разделением по форме ячеек, но они мельче.

Круглая перфорация выглядит как решета с круглыми отверстиями, но их ячейки гораздо мельче. Ячейки могут быть расположены в шахматном порядке или в параллельном. Так примеси отделяются тщательнее, чем от обычных круглых решет.

Случайная перфорация – это решета с хаотично расположенными ячейками. Они эффективнее сепарируют зерно.

Прямоугольная или квадратная перфорация – это прямоугольные или квадратные отверстия, но они мельче, чем в обычных решетах. Они могут располагаться смещено или прямо. У смещенного типа больше площадь открытых ячеек.

Решета по расположению ячеек

Расположение отверстий на решетах играет не последнюю роль в эффективности процесса сепарации зерновых культур. При работе с продолговатыми отверстиями определяющими являются два размера – длина и ширина ячейки. Ширина отверстия служит основным параметром при подборе решет.

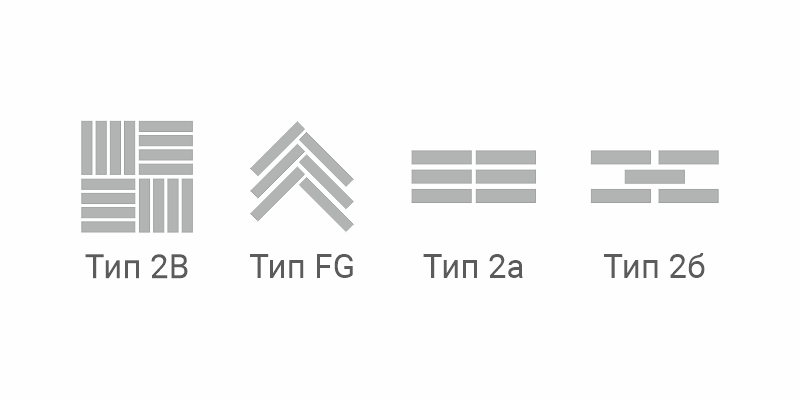

Шахматка, или тип 2В, представляет собой размещение прямоугольных отверстий в смещенных рядах, что создает шахматный узор. Конфигурация демонстрирует высокую эффективность при работе с оборудованием, использующим круговое движение решетных станов.

Основные характеристики:

• Максимальная площадь открытой поверхности до 63%,

• Равномерное распределение механических нагрузок по всей поверхности решета,

• Интенсивное перемешивание зернового материала в процессе сепарации,

Елочка, или тип FG, известная также как «рыбья кость», характеризуется диагональным размещением прямоугольных отверстий под углом друг к другу. Такая схема создает визуальный эффект елочки или рыбьего скелета.

Преимущества елочного расположения:

• Значительно увеличенная открытая поверхность по сравнению с прямолинейными схемами;

• Высокая пропускная способность при сохранении прочностных характеристик;

• Елочная перфорация оптимально подходит для зерноочистительных машин с вращательным движением рабочих органов.

Lge, или тип 2а, представляет классическую схему с параллельными рядами прямоугольных отверстий. Это наиболее распространенный вариант среди продолговатых типов перфорации в зерноочистительном оборудовании.

Характерные особенности:

• Простая и надежная конструкция,

• Универсальность применения для различных культур,

• Совместимость с машинами поступательного движения станов.

Lve, или тип 2б, отличается смещением рядов щелевидных отверстий относительно друг друга. Такое расположение создает более сложную, но эффективную схему сепарации.

Технические преимущества:

• Увеличенная площадь просеивания на 15-20% по сравнению с прямыми рядами,

• Улучшенное самоочищение решет от застревающих частиц,

• Равномерное распределение материала по поверхности.

---
